8 класс
Тема «Способы изображения географических объектов и явлений
на карте. Объекты топографических карт»
|
Топографические
карты – крупномасштабные подробные, единые по
содержанию, оформлению и математической основе общегеографические карты, на
которых изображаются природные и социально-экономические объекты местности с
присущими им качественными и количественными характеристиками и особенностями
размещения |
Топографические карты предназначены для многоцелевого
хозяйственного, научного и военного применения.
Читать карту –
это значит правильно и полно воспринимать символику ее условных знаков, быстро
и безошибочно распознавая по ним не только тип и разновидности изображаемых
объектов, но и их характерные свойства.
Изучая местность по карте, следует помнить, что со времени ее создания на
местности могли произойти изменения, которые не отражены на карте, т. е. содержание
карты в какой-то мере не будет соответствовать действительному состоянию
местности на данный момент. Поэтому изучение местности по карте рекомендуется
начинать с ознакомления с самой картой.
Ознакомление с картой.
При ознакомлении с картой по сведениям, помещенным в зарамочном
оформлении, определяют масштаб,
высоту сечения рельефа, углы склонения и время создания карты.
Данные о масштабе и высоте сечения рельефа позволят установить
степень подробности изображения на данной карте местных предметов, форм и
деталей рельефа. Зная величину масштаба, можно быстрее определять размеры
местных предметов или удаление их друг от друга.
Сведения о времени создания карты дадут возможность предварительно определить
соответствие содержания карты действительному состоянию местности.
Затем читают и по возможности запоминают величины склонения магнитной стрелки,
поправки направления. Зная на память поправку направления, можно быстрее делать
перевод дирекционных углов в магнитные азимуты или ориентировать карту на
местности по линии километровой сетки.
Важным элементом содержания топографических карт является рельеф, т.к. он определяет характер местности:
направление и скорость течения водотоков, положение озер, болот, оврагов,
степень хозяйственной освоенности территории.
Рельеф – это совокупность пространственных форм
(неровностей) земной поверхности.
Типичные формы рельефа
Типичные формы рельефа
Для топографических карт наиболее важно, чтобы изображение рельефа
позволяло проводить измерения высот, амплитуд и углов наклона. Для этой цели
более всего подходит способ горизонталей.
Горизонталь– это воображаемая линия на карте,
соединяющая точки с одинаковой абсолютной высотой над уровнем Моря. Горизонталь
– это проекция сечения земной поверхности горизонтальными плоскостями,
равноотстоящими друг от друга по высоте .
Рисунок. Изображение рельефа способом горизонталей
Расстояние между двумя соседними горизонталями на карте называется заложение.
Чем меньше заложение, тем круче склон и наоборот.
Абсолютные высоты точек, лежащих на горизонтали
равны высоте, указанной на этой горизонтали. Абсолютную высоту точек,
расположенных между горизонталями на топографической карте находят
методом интерполяции высот соседних горизонталей.
Крутизна скатов определяется углом наклона между
направлением ската и горизонтальной плоскостью и выражается в угловых мерах. На
крутых участках склонов горизонтали на карте сближены и заложения меньше, чем
на пологих склонах. Существует зависимость – чем круче склон, тем меньше
заложение.
Рисунок. Определение по карте крутизны склона
«Азбукой» топографического плана
являются условные знаки. Условные знаки, используемые для построения планов
местности, одинаковы для всех стран мира, что облегчает их использование даже
при незнании языка.
|
Условные знаки – обозначения,
применяемые на картах или планах для изображения различных объектов и их
количественных и качественных характеристик. Другими словами, условные знаки,
обозначают предметы на плане и похожи на эти предметы. |

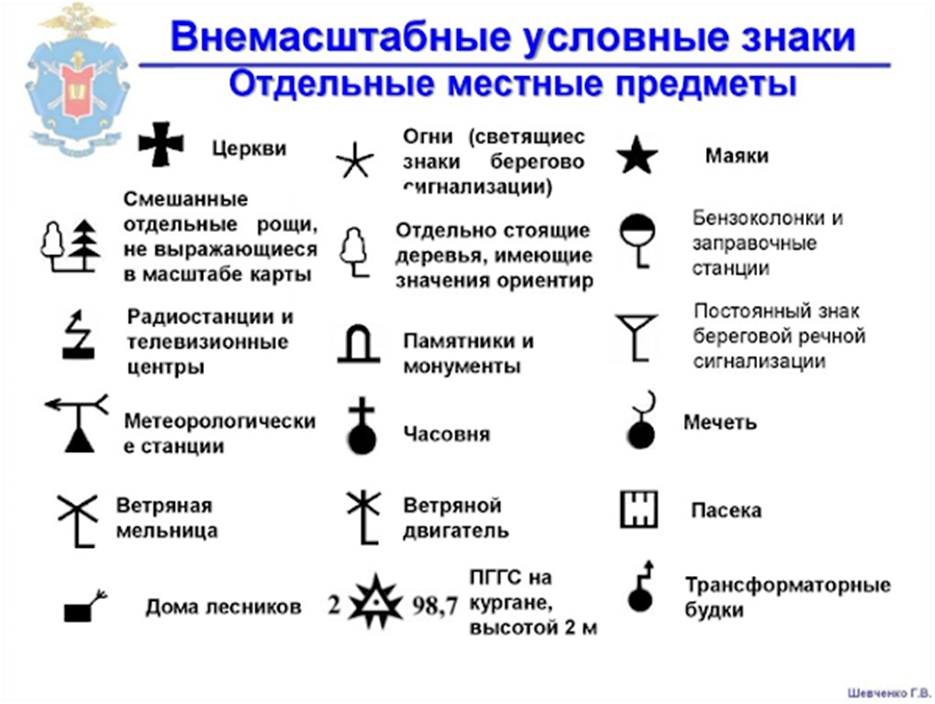

Топографические условные знаки принято разделять на:
- масштабные (или площадные),
- внемасштабные, линейные
- пояснительные.
Пояснительные условные знаки
применяются в целях дополнительной характеристики показываемых на карте местных
предметов.
Правила составления плана (топографической карты) :
1) Знать знаки и другие обозначения (например, горизонтали и бергштрихи);
2) Знаки суши, в том числе и названия населенных пунктов (их пишут
горизонтально), рисуются черным цветом;
3) Знаки водных объектов – синим цветом, в том числе и названия водоемов
(названия рек – по течению, названия озер – горизонтально);
4) Каждый объект имеет точечную границу.
5) Одноэтажные, деревянные постройки тонируются желтым цветом, высотные –
черным. Асфальтированные дороги – красным, лес – зеленым.
6) Почти все знаки плана рисуются в шахматном порядке (сад – столбиками,
болота и солончаки – хаотично параллельно, овраг – по границе склона).
7) Самое главное – сориентировать план по отношению к северу. Север – верх
плана, юг – низ, правая сторона – восток, левая – запад. Но могут быть и иные
задачи: определенную часть карты повернули в любом другом направлении и задание
таково: определить стороны горизонта. Здесь надо ориентироваться по меридианам
(все соединяются на северном полюсе), и параллелям (они направлены с запада на
восток).
Задание 1. Составить план местности (топографическую
карту) по описанию территории (условные знаки ищем в интернете).
По территории данной местности в направлении с севера
на юг проходит шоссе. Его пересекает грунтовая дорога, тянущаяся с юго-запада
на северо-восток. В 5 км к северу от пересечения шоссе с грунтовой дорогой
расположен сельский поселок Сорокино, который тянется вдоль шоссе на 1,5 км.
Вдоль западной окраины поселка расположен фруктовый сад. В 3 км к югу от места
пересечения шоссе и грунтовой дороги построен металлический мост через реку,
которая течет в юго-западном направлении. На правом берегу реки лежит луг.
Вдоль левого берега тянется смешанный лес. Вдоль шоссе от моста до поселка протянулась
полоса кустарника шириной до 500 м по обе стороны дороги.
Выполняемые действия:
На листе вверху подписывают название работы «План
местности», в верхнем левом углу листа – вертикальная стрелка, показывающая
направление «север – юг», в правом углу надписывают масштаб: например, в 1 см –
500м (переводят его в численный 1: 50000). Прочитать описание местности и
представить, как этот план будет выглядеть, в какой части листа начинать его
построение. Разбить текст на части и выполнять задание по примеру.
В центре листа обозначают точку, которая будет точкой
пересечения шоссе и грунтовой дороги. Из этой точки определяют направление на
север и обозначают шоссе, проходящее с севера на юг. Из этой же точки
определяют направление на юго-запад и северо-восток и обозначают грунтовую
дорогу.
В соответствии с величиной масштаба из точки
пересечения шоссе с грунтовой дорогой откладывают 10 см на север и определяют
южную границу поселка. Затем откладывают ещё 3 см и определяют его северную
границу. Обозначают поселок условным знаком по обе стороны шоссе. Подписывают
название поселка. Определяют западную окраину поселка и условным знаком
обозначают сад, четко показав его северную, южную и восточную границы. Из точки
пересечения шоссе с грунтовой дорогой откладывают к югу 6 см и обозначают
металлический мост. Из точки пересечения шоссе с грунтовой дорогой откладывают
к югу 6 см и обозначают металлический мост. Из точки пересечения шоссе с
грунтовой дорогой откладывают к югу 6 см и обозначают металлический мост. Из
центра моста определяют направление на юго-запад и обозначают реку. Стрелкой
показывают направление её течения. Определяют правый и левый берег реки. Вдоль
правого берега обозначают луг, вдоль левого – смешанный лес, не указывая точные
границы их распространения. В соответствии с величиной масштаба на расстоянии 1
см к западу и востоку от шоссе рисуют границу распространения кустарника и
обозначают его.
